Diagnóstico térmico preciso e relatórios imediatos no celular
Projetado para manutenção preditiva, instalações elétricas e inspeção predial. O termovisor testo 868 combina alta resolução térmica com tecnologia SuperResolution, ajuste automático de escala e conectividade sem fio com o Testo Thermography App para documentação ágil diretamente em campo.
O que ele resolve
Produtividade e segurança para a rotina de inspeção
- Comunicação sem fio via WLAN — conecte-se ao Testo Thermography App para usar o smartphone como segunda tela e enviar relatórios no local da medição.
- Resolução ampliada com SuperResolution — multiplica os detalhes da imagem por 4, saltando de 160×120 para 320×240 pixels.
- Imagens objetivamente comparáveis com ScaleAssist — ajusta a distribuição da escala térmica para eliminar leituras falsas causadas por reflexos ou temperaturas extremas irrelevantes.
- Definição automática com testo ε-Assist — reconhece adesivos de referência para calcular a emissividade e temperatura refletida do alvo sem tentativa e erro.
- Câmera digital integrada de 5 MP — gera uma foto real nítida simultaneamente à imagem infravermelha para relatórios incontestáveis.
- Aviso de IFOV em tempo real — mostra na tela o tamanho exato da área de medição para evitar erros causados pela distância do objeto.
Principais diferenciais
Tecnologia avançada a serviço da manutenção
Problema: erros por emissividade
testo ε-Assist
Fixe um dos marcadores adesivos na peça e aponte a câmera: o instrumento calcula a emissividade e a temperatura refletida (RTC) de forma automática.
Problema: escala térmica desbalanceada
testo ScaleAssist
Uniformiza a distribuição de cores para comparar condições de antes e depois com fidelidade, filtrando temperaturas periféricas fora de contexto.
Problema: erro de foco por distância
Aviso de IFOV
Indica no visor o ponto mínimo mensurável conforme a distância, assegurando que elementos do entorno não influenciem na temperatura medida.
Problema: laudos demorados em escritório
Software IRSoft & App
Crie relatórios rápidos no celular pelo app ou faça análises aprofundadas no computador com o pacote de software profissional gratuito e livre de licenças.
Aplicações
Onde o instrumento atua

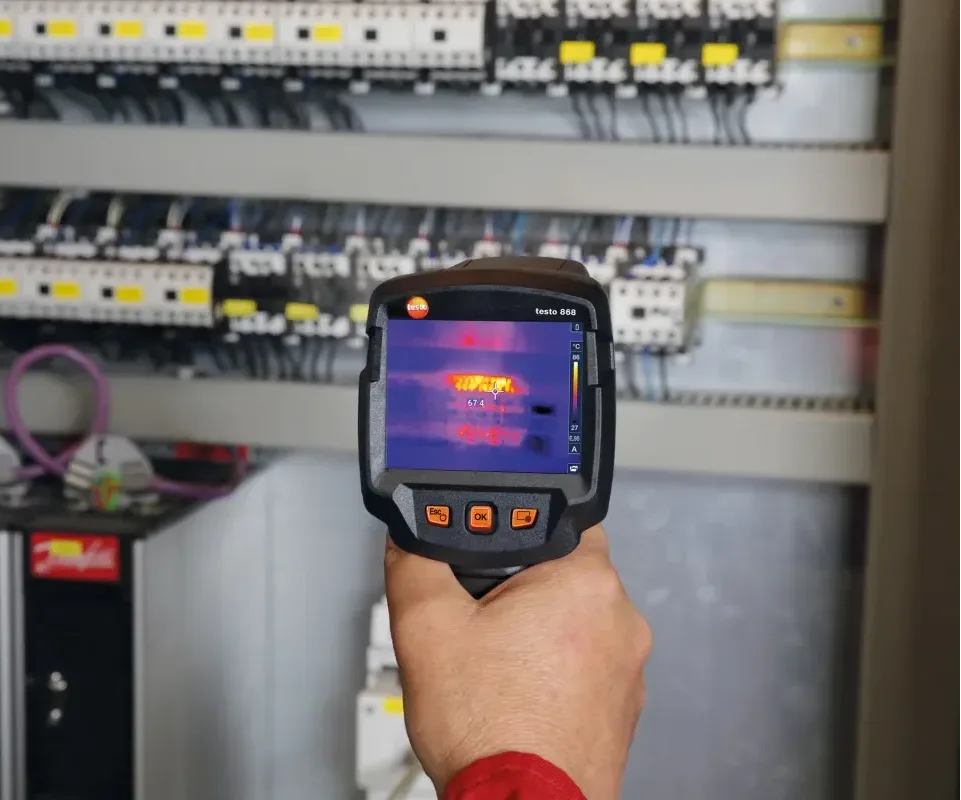

Manutenção elétrica e mecânica
Identifique pontos quentes, sobrecargas em disjuntores, conexões frouxas e superaquecimento em mancais e motores antes que ocorram paradas inesperadas ou danos estruturais.
- Varredura visual sem contato físico e sem desligar os sistemas
- Detecção instantânea de pontos quentes e frios (Hot/Cold Spot)

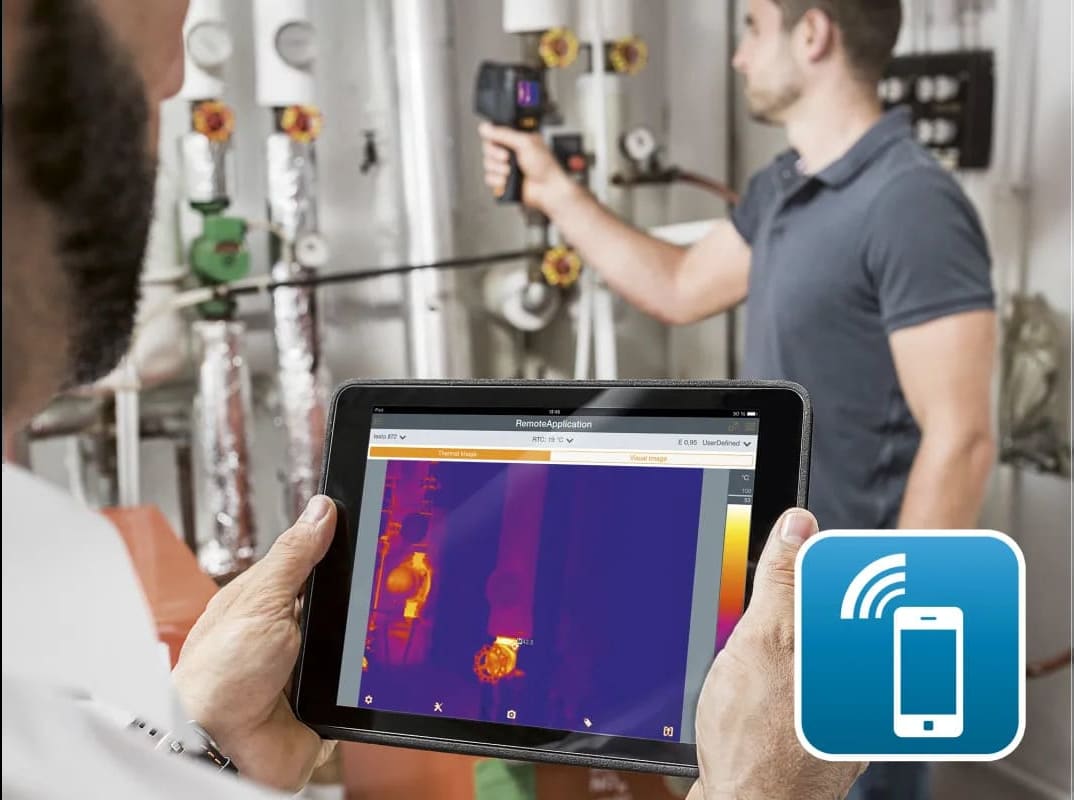

Conectividade Testo Thermography App
Com o aplicativo gratuito para iOS e Android, seu smartphone ou tablet transforma-se em uma segunda tela e controle remoto para o operador e para o cliente.
- Transmissão de termografias em tempo real
- Geração e envio de relatórios em PDF diretamente do campo por e-mail
- Inserção de pontos de medição e análise de linhas térmicas na tela

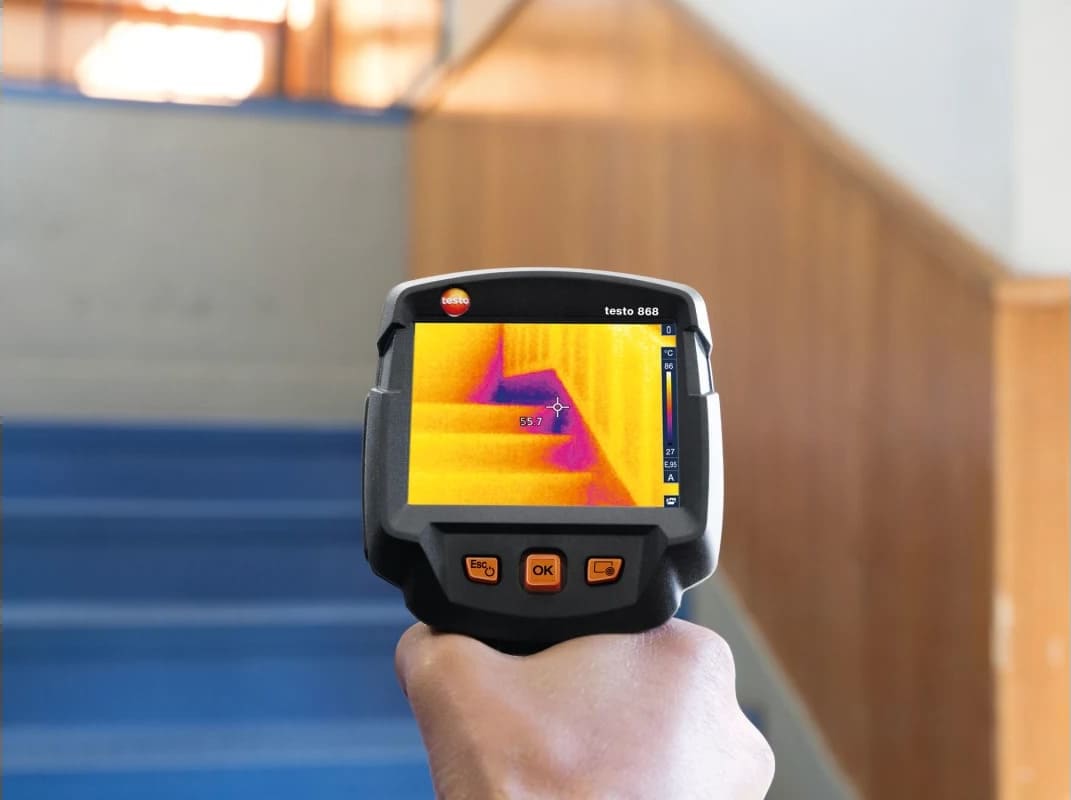

Inspeção predial e climatização (HVAC)
Localize perdas energéticas, vazamentos de tubulações ocultas, defeitos em isolamentos térmicos e falhas de aquecimento com apresentação visual clara.
- Detecção rápida de falhas em radiadores e linhas de climatização
- Rastreamento de pontes térmicas em lajes, paredes e coberturas
Dados do instrumento
Especificações técnicas
| Qualidade da imagem infravermelha | |
|---|---|
| Resolução de infravermelho | 160 × 120 pixels |
| Tecnologia SuperResolution | 320 × 240 pixels (inclusa de fábrica) |
| Sensibilidade térmica (NETD) | <0,08 °C (80 mK) |
| Campo de visão (FOV) | 31° × 23° |
| Foco | Fixo |
| Taxa de atualização | 9 Hz |
| Medição de temperatura | |
|---|---|
| Faixa de medição | -30 a +650 °C |
| Exatidão | ±2 °C, ±2% do valor medido |
| Emissividade / compensação de temperatura refletida | 0,01 a 1 / manual ou automática (via testo ε-Assist) |
| Funções de análise | Medição do ponto central, reconhecimento de ponto quente/frio, Delta T |
| Câmera e dados gerais | |
|---|---|
| Câmera digital integrada | 5 megapixels |
| Display | 8,9 cm (3,5") TFT, QVGA (320 × 240 pixels) |
| Conectividade sem fio | WLAN (comunicação com Testo Thermography App) |
| Grau de proteção | IP54 |
| Tipo de bateria / autonomia | Bateria recarregável de íons de lítio / aprox. 4 horas |
| Temperatura de operação | -15 a +50 °C |
| Código de referência Testo | 0560 8681 |
Na embalagem
Escopo de fornecimento
- Termovisor testo 868 com tecnologia integrada testo SuperResolution
- Módulo de rádio WLAN integrado
- Cabo de conexão USB
- Fonte de alimentação / unidade de rede
- Bateria recarregável de íons de lítio
- 3 marcadores adesivos testo ε-Markers
- Software profissional para PC IRSoft (download gratuito)
- Instruções de comissionamento e guia rápido
- Protocolo de calibração de fábrica
- Maleta rígida e robusta de transporte
